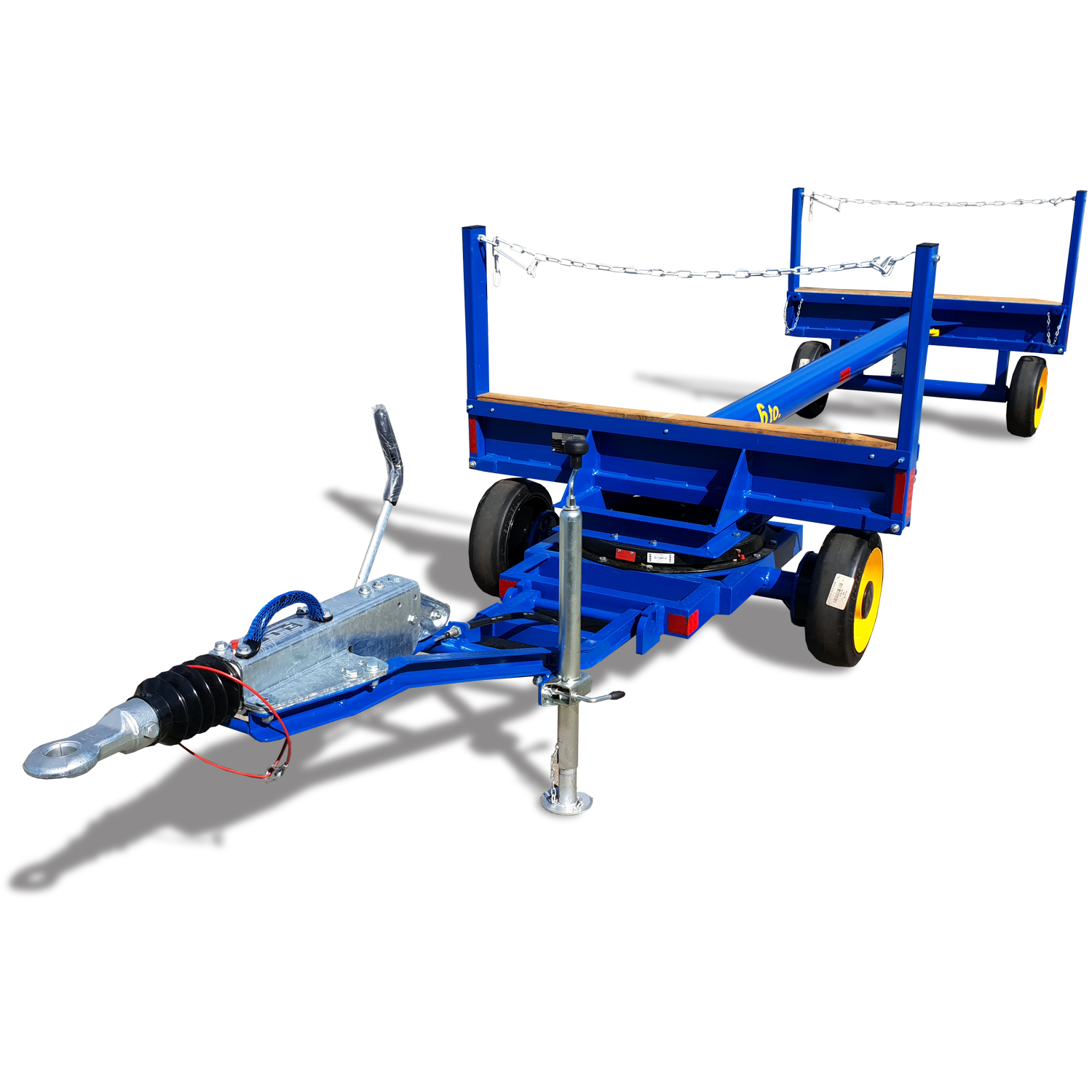

Industrieanhänger 6 to mit teleskopierbarer Ladefläche
mit Drehschemellenkung der Vorderachse, blau
| Ausführung | Ladefläche (LxB) in mm | Lenkung | Tragkraft in kg | Preis | |
|---|---|---|---|---|---|
| 08500710 | teleskopierbar 3000-5200 | Drehschemellenkung der Vorderachse | 5000 | auf Anfrage |
Industrieanhänger 6 to mit teleskopierbarer Ladefläche
mit Drehschemellenkung der Vorderachse, blau
- Schwerlastanhänger für den innerbetrieblichen Transport
- für den Einsatz auf ebener und befestigter Fahrbahn
- frei konzipierbar, Maße, Tragkraft, Beläge etc. abwandelbar
Nutzlast:
- Zulässiges Gesamtgewicht 6,0to bis 6 km/h im internen Verkehr, bei gleichmäßiger Lastverteilung
- Zuladung ca. 5.000 kg
Ladefläche:
- Plattform Länge teleskopierbar 3000-5200mm
- Plattform Breite 1400mm
- Rahmen aus stabilem Profilstahl, statisch ausgelegt
- kein Plattformbelag
- der Langgutanhänger besteht aus einem Vorderwagen mit Drehgestell und Zugdeichsel und einem Hinterwagen mit Starrachse
- die beiden Fahrzeugteile sind mit einem teleskopierbaren Rundrohr verbunden mit einer manuellen Längsverstellung von 3000-5200mm
- mit Längsverstellung in Schritten von ca. 500mm
- die Rasterfestsetzung erfolgt über 2 federbelastete Verriegelungsbolzen die beim Aus- und Einschieben der Teleskoprohre automatisch in vorgesehene Bohrungen einrasten
- ein weiterer Rastbolzen verhindert beim langsamen Auseinanderziehen der Achsen, dass das Teleskoprohr ganz ausgezogen wird
- der vordere und hintere Wagenteil erhält über der Achse eine stabile Quertraverse mit aufgeschraubter Nadelholzleiste
- die Enden dieser Querholme sind mit senkrechten Stützen versehen, gefertigt aus RR 80 x 40mm
- die Stützen sind bis ca. 500mm über Holzauflage
- die Stützen sind klappbar und in stehendem Zustand verriegelbar
- oben sind die Stützen in Querrichtung mit einer verzinkten Kette und Spannhebel versehen
- Ladehöhe ca. 670 mm
- Einhängehöhe: 450-650mm
Lenkung:
- die Lenkung erfolgt über Drehschemellenkung der Vorderachse mit abnehmbarer Zugdeichsel und schwerem kugelgelagertem Drehkranz, Hinterachse ist starr
- Vorsicht bei zunehmendem Leinkeinschlag Kippgefahr!
- Zugöse Ø 40 mm
- Zugdeichsel nach UVV mit Fallsicherung
Fahrwerk:
- 4 Schwerlasträder kugelgelagert mit Elastic-Gummibelag auf Stahlfelge, Größe D = 405mm, Gesamtbreite 130mm
Lackierung:
- Alle Stahlteile sind gesandstrahlt, mit hochwertigem 2K-Grundanstrich versehen und abschließend lackiert
- Anhängerlackierung in RAL 5010 enzianblau, Räderfarbe abweichend
Dokumentation:
- Freigabezeichnung (Skizze)
- Betriebs- und Wartungsanleitung
- Typenschild
* Anhänger werden ausschließlich auftragsbezogen gefertigt und sind daher vom Umtausch ausgeschlossen. *
zzgl. Frachtkosten
HINWEIS: Eine CE-Bescheinigung darf laut EG-Richtlinie für diesen Anhänger nicht ausgestellt werden.
Produkteigenschaften
| Art.-Nr.: | 08500710 |
| Ladefläche (LxB) in mm: | teleskopierbar 3000-5200 |
| Lenkung: | Drehschemellenkung der Vorderachse |
| Tragkraft in kg: | 5000 |
Allgemeine Produktbeschreibung
Planen Sie Ihren zukünftigen Industrieanhänger gemeinsam mit dem Serviceteam von Wagner und konfigurieren Sie Maße, Beläge, Tragfähigkeit und vieles mehr nach Wunsch. Nachdem die Planung erfolgreich abgeschlossen ist, wird Ihr Schwerlastanhänger von unserem Sondermaschinenbau gefertigt.
Dieser Industrieanhänger mit teleskopierbarer Ladefläche ist für den innerbetrieblichen Transport zugelassen und eignet sich für den Einsatz auf ebener und befestigter Fahrbahn.
Ein Industrieanhänger für den Transport von schweren Lasten
Der Industrieanhänger verfügt über ein zulässiges Gesamtgewicht von 6 Tonnen und kann mit einer Last von 5 Tonnen beladen werden. Hierbei ist es wichtig, dass die Last gleichmäßig verteilt wird. So können Sie Ihre Güter mit einer maximalen Geschwindigkeit von 6 km/h im internen Verkehr verfahren und vermeiden außerdem eine punktuelle Überlastung.
Ein Industrieanhänger ist kein Industrieanhänger ohne seine Ladefläche
Die Ladefläche dieses Industrieanhängers ist teleskopierbar. Der Rahmen besteht aus stabilem Profilstahl und ist zudem statisch ausgelegt.
Der Industrieanhänger hat keinen Plattformbelag. Der Langgutanhänger besteht aus einem Vorderwagen mit Drehgestell und Zugdeichsel sowie einem Hinterwagen mit Starrachse. Beide Fahrzeugteile sind mit einem teleskopierbaren Rundrohr verbunden.
Dieses verfügt über eine manuelle Längsverstellung von 3000 - 5200 mm. Die Längsverstellung kann in Schritten von ca. 500 mm durchgeführt werden. Die Rasterfestsetzung erfolgt über 2 federbelastete Verriegelungsbolzen, welche beim Aus- und Einschieben der Teleskoprohre automatisch in dafür vorgesehene Bohrungen einrasten.
Zudem verhindert ein weiterer Rastbolzen beim langsamen Auseinanderziehen der Achsen, dass das Teleskoprohr ganz ausgezogen wird. Der vordere und hintere Wagenteil erhält über der Achse eine stabile Quertraverse mit einer aufgeschraubten Nadelholzleiste.
Die Enden dieser Querholme verfügen über senkrechte Stützen, welche aus RR 80 x 40 mm gefertigt sind. Die Stützen sind bis ca. 500 mm über Holzauflage und außerdem klappbar und in stehendem Zustand verriegelbar. Oben sind die Stützen in Querrichtung mit einer verzinkten Kette und Spannhebel versehen. Die Ladehöhe beläuft sich auf ca. 670 mm und die Einhängehöhe liegt bei 450-650 mm.
Das Herzstück eines Industrieanhängers ist seine Lenkung
Dieser Industrieanhänger wird per Drehschemellenkung der Vorderachse mit abnehmbarer Zugdeichsel und schwerem kugelgelagertem Drehkranz gelenkt. Die Hinterachse ist starr. Er verfügt über eine Zugöse mit einem Durchmesser von 40 mm. Vorsicht - bei zunehmendem Lenkeinschlag besteht Kippgefahr. Die Zugdeichsel verfügt entsprechend der Unfallverhütungsvorschrift über eine Fallsicherung.
Wichtiger Aspekt für den Einsatz eines Industrieanhängers - sein Fahrwerk
Der Industrieanhänger ist mit 4 Schwerlasträdern ausgestattet. Diese sind kugelgelagert und verfügen über einen Elastic-Gummibelag auf Stahlfelgen. Sie haben einen Durchmesser von 405 mm und eine Gesamtbreite von 130 mm.
Ein Schwerlastanhänger in Enzianblau
Nachdem alle Stahlteile des Industrieanhängers gesandstrahlt worden sind, wird er mit einem hochwertigen 2K-Grundanstrich versehen. Abschließend wird der Anhänger in der RAL-Farbe 5010 enzianblau lackiert. Die Räderfarbe kann abweichen.
Die Dokumentation eines Industrieanhängers
Sie erhalten von uns eine Freigabezeichnung in Form einer Skizze, an der Sie die Maße und Daten Ihres Industrieanhängers ablesen können. Falls Sie nochmals Änderungen vornehmen möchten, ist dies nun möglich. Nach Ihrer Freigabe geht der Industrieanhänger bei uns in Produktion und wird entsprechend Ihren Wünschen gefertigt. Außerdem erhalten Sie bei der Lieferung Ihres Schwerlast-Anhängers eine Betriebs- und Wartungsanleitung. Das Typenschild befindet sich bei Lieferung bereits an Ihrem Anhänger.
