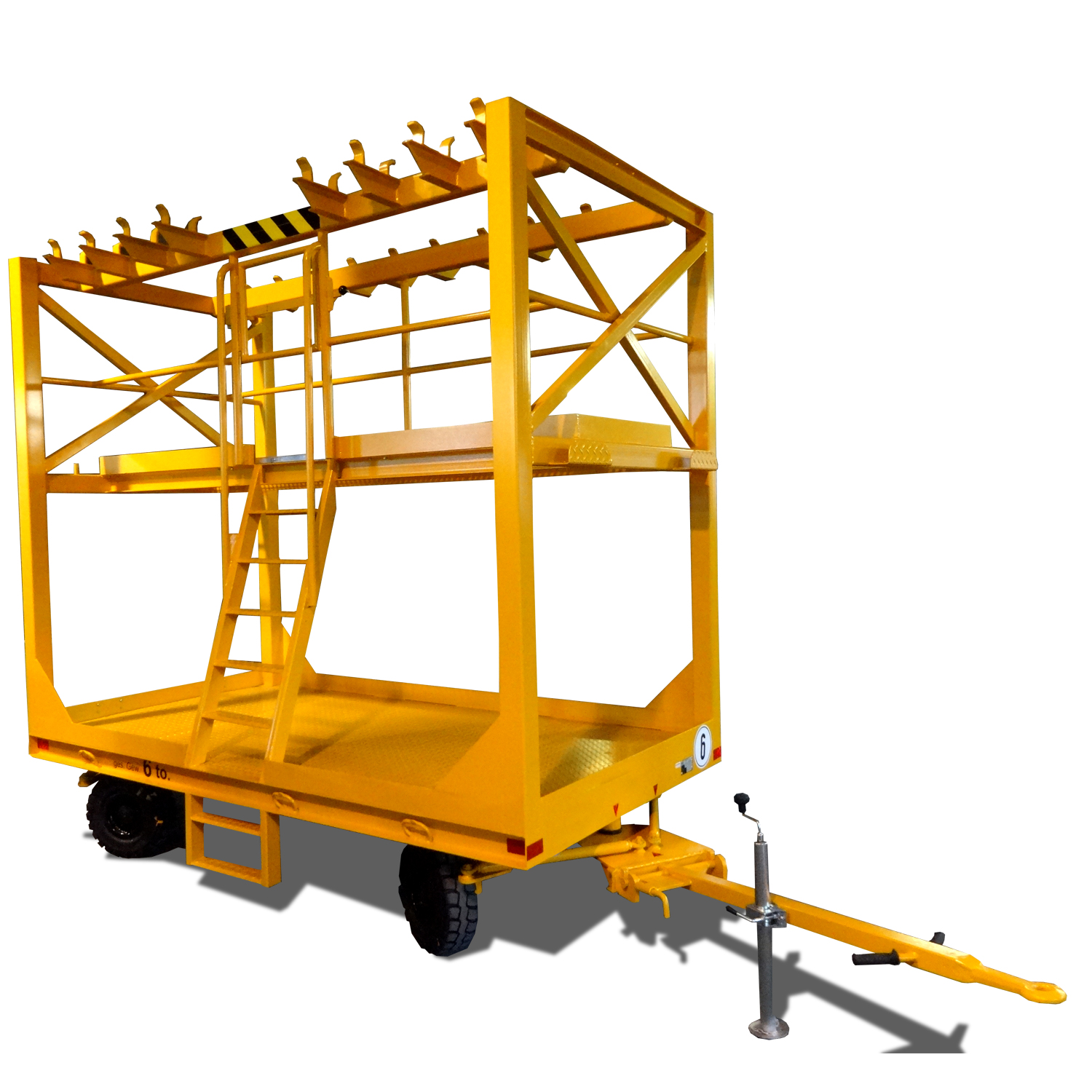

Industrieanhänger 6 to mit Aufbau
mit Achsschenkellenkung beider Achsen, 1700x3100 mm, gelb
| Ausführung | Ladefläche (LxB) in mm | Lenkung | Tragkraft in kg | Preis | |
|---|---|---|---|---|---|
| 08500404 | 1700x3100 | Achsschenkellenkung beider Achsen | 3000 | auf Anfrage |
Schwerlast-Industrieanhänger für den innerbetrieblichen Transport, mit einer Tragkraft von 6 to und einer Ladefläche von 1700x3100 mm, nur als Sonderanfertigung erhältlich, frei konzipierbar
- Schwerlastanhänger für den innerbetrieblichen Transport
- für den Einsatz auf ebener und befestigter Fahrbahn
- frei konzipierbar, Maße, Tragkraft, Beläge etc. abwandelbar
Nutzlast:
- Zulässiges Gesamtgewicht inkl. Ladung 6,0to bis 6 km/h im internen Verkehr, bei gleichmäßiger Lastverteilung
- Zuladung ca. 3.000 kg
Ladefläche:
- Abmessung LxB 1700 x 3100mm
- Ladehöhe ca. 620 mm
- Einhängehöhe 280-480 mm
- Rahmen aus stabilem Profilstahl, statisch ausgelegt
- Plattform aus Stahl-Tränenblech mit einer Dicke von 6 mm und umlaufendem Stahlrahmen
Sonderausstattung:
- Die Ladefläche ist mit einem Aufbau versehen, 2,45 m hoch
- Oberrahmen mit 9 Doppel-Konsolen zur Aufnahme von 9 Druckluftzylindern mit einem Stückgewicht von ca. 140 kg, sowie 2 Prismen für 120 mm Q-Rohr auf den stirnseitigen Querträgern des Oberrahmens
- Prismen mit Klemmbügeln
- In der Höhe von 1,45 ist der Aufbau mit einem Mittelrahmen mit einer Breite von ca. 700 mm bestückt
- Mittelrahmen mit Steigleiter
- Absturzsicherung an der Plattform, Höhe ca. 1 m mit Zwischengurt
- Im Bereich der Steigleiter ist die Abrutschsicherung mit einem selbstschließendem Torrahmen versehen
- Der Boden ist mit Gitterrosten 30 x 30 mm ausgelegt, an beiden Seiten verfügt die Plattform über je 5 Rundrohrhaken auf denen Kabel, Schläuche, Leitern usw. aufgehängt werden können, gefertigt aus 25 mm (Durchmesser) Rundstahl
- Untere Ladefläche ist ca. 50 mm vom Außenrand mit einem Flachstahl versehen, 100 mm hoch, 10 mm stark
- Im Bereich der Steigleiter entfällt dieser Flachstahl
Lenkung:
- die Lenkung erfolgt über Achsschenkellenkung beider Achsen
- Zugdeichsel abnehmbar und umsteckbar
- Anhänger in beide Fahrtrichtungen voll funktionsfähig
- Vorsicht bei zunehmendem Leinkeinschlag Kippgefahr!
- Lenkeinschlag ca. 43°
- Zugöse geschmiedet Ø 40 mm mit Verschleißring
- Deichselfallsicherung nach UVV
- alle drehbaren Teile sind mit wartungsfreien Gleitlagern bestückt
Fahrwerk:
- 4 Schwerlasträder kugelgelagert mit Super-Elasticrädern 67° Shore, auf geschweißter Stahlfelge
- Größe D = 460 mm, Gesamtbreite 170 mm
- mit wartungsfreien Kugellagern
Lackierung:
- Alle Stahlteile sind gesandstrahlt, mit hochwertigem 2K-Grundanstrich versehen und abschließend lackiert
- Anhängerlackierung in RAL 1007 narzissengelb, Räderfarbe abweichend
Dokumentation:
- Maßblatt zur Fertigungsfreigabe (Skizze)
- Betriebs- und Wartungsanleitung
- Typenschild
*Dieser Industrieanhänger ist mit jeder beliebigen Tragkraft bis 100 to verfügbar!*
*Anhänger werden ausschließlich auftragsbezogen gefertigt und sind daher vom Umtausch ausgeschlossen.*
zzgl. Frachtkosten
Produkteigenschaften
| Art.-Nr.: | 08500404 |
| Ladefläche (LxB) in mm: | 1700x3100 |
| Lenkung: | Achsschenkellenkung beider Achsen |
| Tragkraft in kg: | 3000 |
Allgemeine Produktbeschreibung
Dieser Schwerlast-Industrieanhänger ist speziell für den innerbetrieblichen Transport auf ebener und befestigter Fläche konzipiert und verfügt im Standardmodell über eine Tragkraft von 6 Tonnen. Er ist, wie viele unsere Industrieanhänger, ein Industrieanhänger in Sonderanfertigung und speziell auf Kundenwunsch entwickelt und gefertigt. Nahezu alle Spezifikationen sind anpassbar und können vom Kunden frei und flexibel abgewandelt werden - die Tragkraft, der Belag der Ladefläche, Maße inkl. Ladehöhe und Eingängeöffnung, sowie die Lackierung und der Aufbau können frei verändert werden.
Industrieanhänger mit hoher Nutzlast - 6 Tonnen Tragkraft
Dieser Industrieanhänger verfügt über eine Gesamttragkraft, inkl. Eigengewicht, von 6 Tonnen und kann mit 3 Tonnen beladen werden. Das hohe Eigengewicht von ca. 3 Tonnen liegt an dem massiven und besonders robusten Aufbau. Die Zuladung von 3 Tonnen muss bei einem Transport auf mindestens 3/4 der Ladefläche verteilt werden, um ein eine einseitige Überlastung oder gar ein Kippen des Industrieanhängers zu verhindern.
Industrieanhänger mit Aufbau und einer Ladefläche von 1700 x 3100 mm
Die Ladefläche des Industrieanhängers besteht aus einem Stahl-Tränenblech. Durch die Riffelung besteht eine weitgehende Rutschhemmung, sodass Nutzer und Materialien nicht so leicht auf der Ladefläche umher rutschen können, was einen Transport des Industrieanhängers sehr gefährlich werden lassen würde. Die Ladefläche mit Tränenblech verfügt über eine Stärke von 6 mm und ist mit einer umlaufenden Stahlkante bestückt.
Die Einhängehöhe des Industrieanhängers in Sonderanfertigung liegt bei 280 . 480 mm. Die Ladehöhe beläuft sich auf 620 mm.
Der Rahmen der Ladefläche besteht aus stabilem Profilstahl und ist statisch ausgelegt.
Industrieanhänger in Sonderausführung mit Sonderausstattung
Dieser Industrieanhänger ist ein Industrieanhänger in Sonderanfertigung und ist mit zahlreichen Sonderausstattungen versehen.
Die Ladefläche des Industrieanhängers verfügt über einen Aufbau, der eine Höhe von 2,45 m aufweist. Der Oberrahmen ist dabei mit neun Doppel-Konsolen versehen, die zur Aufnahme von insgesamt neun Druckluftzylindern mit einem Stückgewicht von je 140 kg, vorgesehen sind. Zudem verfügt der Industrieanhänger über zwei Prismen an den stirnseitigen Querträgern des Oberrahmens, die mit Hilfe der angebrachten Klemmbügel optimal für den Transport von 120 mm Q-Rohr verwendet werden können.
In einer Höhe von 1,45 m ist der Aufbau des Industrieanhängers mit einem Mittelrahmen versehen, der eine Breite von ca. 700 mm aufweist. Der Mittelrahmen verfügt über eine praktische Steigleiter, die das Hinaufsteigen für den Nutzer ermöglicht.
Um Abstürze zu verhindert und den Nutzer vor einem Herunterfallen zu schützen, ist der Aufbau in einer Höhe von 1 m mit einem Zwischengurt gesichert. Der Bereich der Steigleiter ist zudem mit einer Abrutschsicherung versehen, die ein selbstschließenden Torrahmen beinhaltet.
Der Boden des Industrieanhängers ist mit Gitterrosten versehen, die über ein Maß von 30 x 30 mm verfügen. Zudem ist die Plattform an beiden Seiten mit jeweils 5 Rundrohrhaken versehen, auf denen Kabel, Schläuche, Leitern usw. aufgehängt und sicher transportiert werden können. Diese bestehen aus 25 mm dickem Rundstahl und sind sehr robust.
Die untere Ladefläche des Industrieanhängers ist 50 mm vom Außenrand mit einem Flachstahl versehen, der 100 mm hoch und 10 mm stark ist. Der Bereich der Steigleiter ist ausgespart.
Die Lenkung des Industrieanhängers erfolgt über eine Achsschenkellenkung beider Achsen
Dieser Industrieanhänger verfügt über eine Achsschenkellenkung beider Achsen und ist mit einer Zugdeichsel ausgestattet, die abnehmbar und umsteckbar ist. So haben Sie den Vorteil, dass Sie diesen Industrieanhänger flexibel in beide Richtungen verfahren können.
Der Lenkeinschlag dieses Industrieanhängers liegt bei 43°. Sie ist mit einer geschmiedeten Zurröse versehen, die über ein Maß von 40 mm im Durchmesser und über einen Verschleißring verfügt. Eine Deichselfallsicherung nach UVV ist vorhanden.
Alle drehbaren Teile sind mit wartungsfreien Gleitlagern bestückt, sodass sie sehr langlebig sind.
Das Fahrwerk des Industrieanhängers verfügt über vier Schwerlasträder
Das Fahrwerk dieses Industrieanhängers besteht aus insgesamt vier Schwerlasträdern, die mit einer Super-Elasticbereifung versehen sind. Der Durchmesser jedes Schwerlastrades liegt bei 460 mm. Die Gesamtbreite beträgt 170 mm. Auch sie sind mit wartungsfreien Kugellagern bestückt und von daher besonders langlebig und robust.
Ein Industrieanhänger in Narzissengelb
Alle Stahlteile des Industrieanhängers sind aufwendig gesandstrahlt und im Anschluss mit einem hochwertigen 2K-Grundanstrich versehen. Im Anschluss daran ist der Industrieanhänger in der Farbe RAL 1007 Narzissengelb lackiert. Die Räderfarbe ist ggf. abweichend.
Die Dokumentation des Industrieanhängers
Wie all unsere Industrieanhänger in Sonderausführung verfügt auch dieser Industrieanhänger über eine umfassende und detaillierte Dokumentation. Sie beinhaltet zum einen ein Maßblatt in Form einer Skizze, die als Fertigungsfreigabe dient. Anhand von Ihr können Sie vor der Fertigung des Industrieanhängers nochmals alle Maße und Aufbauten prüfen, bevor der Industrieanhänger final produziert wird. Zudem erhalten Sie eine umfangreiche Betriebs- und Wartungsanleitung, sowie ein Typenschild für den jeweiligen Industrieanhänger.
*Dieser Industrieanhänger ist mit jeder beliebigen Tragkraft bis 100 to verfügbar!*
*Anhänger werden ausschließlich auftragsbezogen gefertigt und sind daher vom Umtausch ausgeschlossen.*
zzgl. Frachtkosten
